B&R（貝加萊，www.br-automation.com）公司于1979年創(chuàng )建于奧地利。從創(chuàng )建以來，B&R一直致力于工業自動化技術創(chuàng )新并引領著技術發展的潮流。卓越并且開放性的產品最大限度地滿足了客戶需求，使客戶的產品和項目具個性與競爭力。1996年貝加萊來到中國，如今，貝加萊產品已在中國國內的塑料、包裝、印刷、紡織、食品等多個行業的機械自動化及電力、冶金、石化、污水、市政工程等過程自動化領域中被廣泛地采用。產品含蓋PCC（可編程計算機控制器）、IPC（工控機），Panel System(人機界面)、Acopos(伺服產品)、X20，X67(分布式I/O)，APROL系統（DCS系統）等產品系列。豐富的控制部件和DCS系統被廣泛應用在各大先進的污水處理控制系統中，目前已有上千套貝加萊的污水處理系統運行在全球的各個國家，系統性能有口皆碑。

1．污水工藝及特點

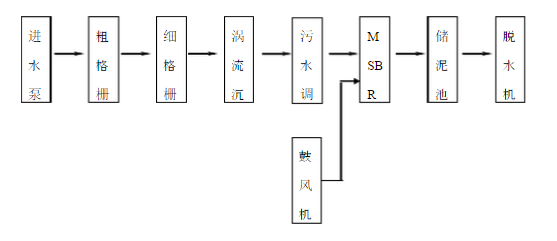

污水處理的工藝流程大體分為：格柵處理、泵房提升、沉砂處理、一次沉淀池、曝氣池處理、二次沉淀池處理、泥漿制備、昭氣利用。需要控制的區域主要有進水泵房，鼓風機房，脫水機房，變電所，加藥間等區域。有柵格、總泵房、沉砂池、生物反應池、沉淀池、加氯間、污泥處理裝置、變電站等控制對象。

在進水泵房，系統需要檢測粗、細格柵前后的液位，及設備的故障工況，手動/自動控制粗、細格柵的運行；采集泵房?jì)燃八眠\行工況及液位參數，并根據泵的運行時間，先后開啟水泵機組。

2.貝加萊控制系統方案：　

根據項目的需求及特點，貝加萊方案為監控中心采用先進的管理控制技術，系統設計為控制層、監控層、管理層三層進行監測和控制?？刂茖臃秩舾蓚€(gè)PCC子站分別對廠內設備、及監測點進行控制、監測，采集信號，控制生產設備；監控層，在廠內設中心控制室，對于獨立運行的污水處理廠，中控室有二個功能，一是監控全廠的整個生產過程，二是將有關污水處理廠的運行狀況上傳污水處理廠監控中心；將污水處理廠監控中心執行指令下傳各PCC，由PCC控制各現場儀器及儀表；管理層主要在污水處理廠監控中心完成。系統同時還充分考慮設計了特殊情況下的現場手動控制。

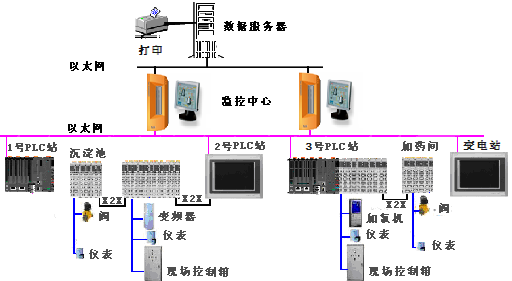

系統結構圖:

系統設計在現場采用貝加萊的PP400系列控制器，貝加萊的PP400是一款集成觸摸屏，控制器于一身的高性能控制器.一個設備同時實現現場的監控和操作以及I/O的處理.提高整個污水系統的靈活度.支持100米I/O擴展的X20系統。各PCC站的通訊，采用CPU自帶的以太網接口，實現個站間的通訊和與監控中心的數據交換。設計自控系統的組成主要包括：

1#PCC，2#PCC，3#PCC控制站：

主控制器選用X20的高性能X20CP1485控制器，自帶以太網，和RS232或CAN通訊接口，其處理頻率達到Celeron 400MHZ,達到400US的任務執行時間。通過預先編制好的控制程序，對現場控制站I/O模塊進行數據采集和分析、運算并相應的輸出結果。通過自帶以太網接口實現與監控中心的數據通訊，并且采用容易擴展的X20的I/O單元，采用CAN，X2X通訊方式實現I/O的通訊，采集遠程設備的數據信號。12路的I/O寬度僅為12.5mm,長為9.9mm.結構緊湊，功能齊全，性?xún)r(jià)比高，安裝方便。

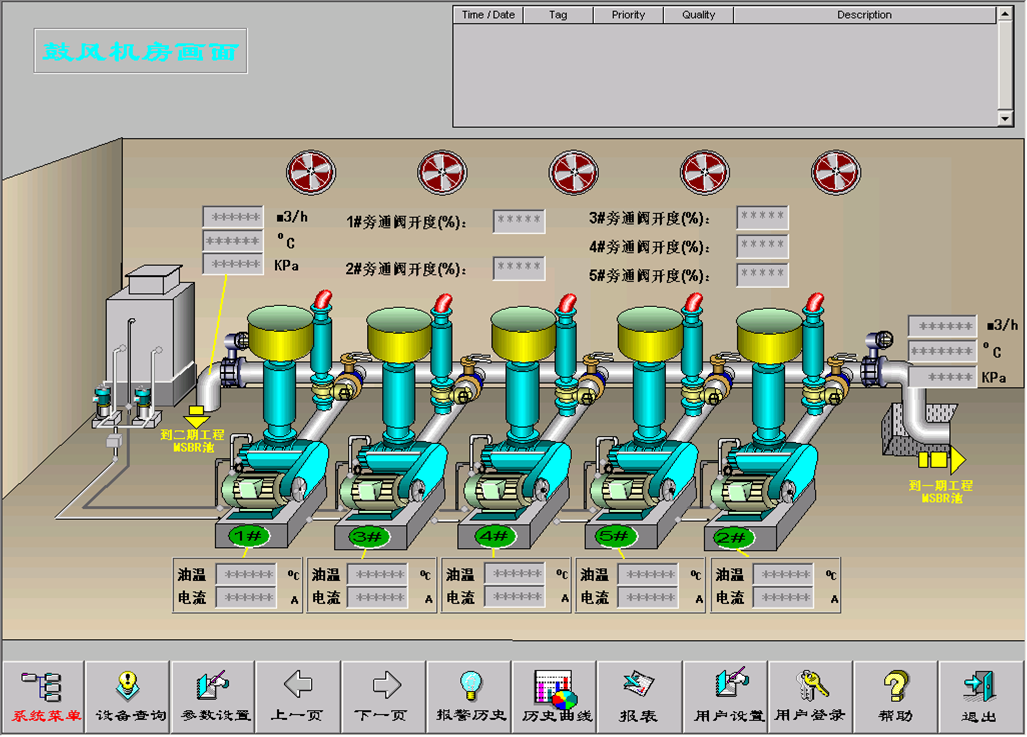

 3個PCC站分別位于預處理站，鼓風機室，濾池和沉淀池。鼓風機房現場HMI采用貝加萊的PP100觸摸屏，PP100采用266MH高性能處理器，128MB DRAM，TFT 640*480 真彩10.4寸的大尺寸，IP65的防水等級。全金屬外殼。模擬電阻式觸摸屏其特性決定了長壽命，正常使用可達6年以上。并且具有很強的抗干擾能力，并集成RS232，以太網，USB接口，方
便訊或擴展。主控制器與觸摸屏的通訊采用RS232。

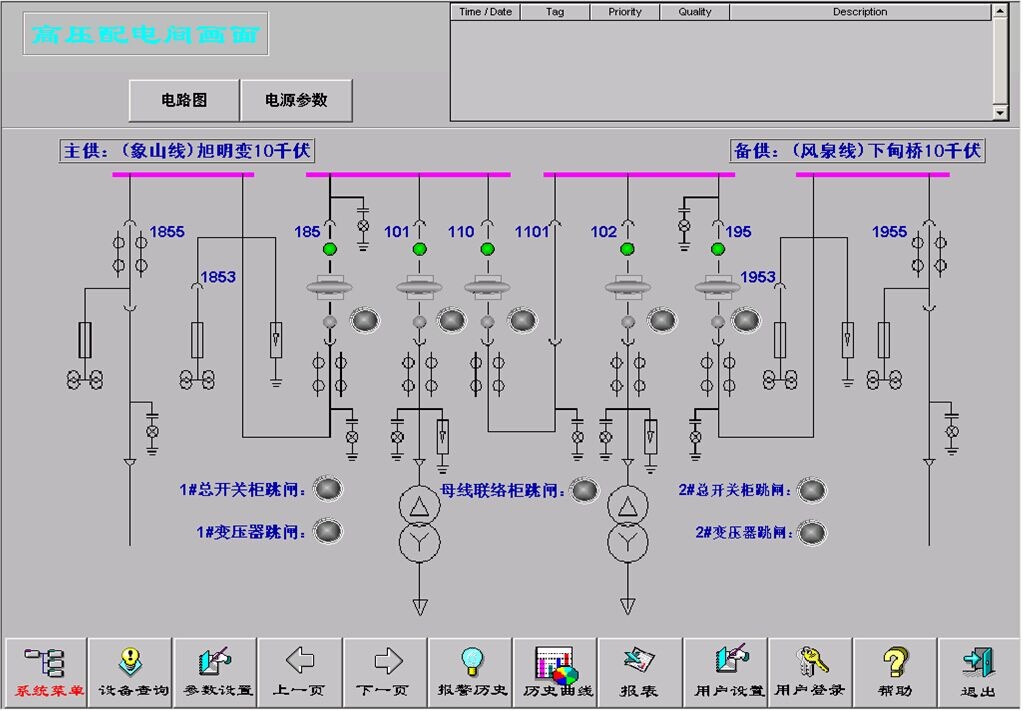

變電站：

控制器選用貝加萊的PP400，貝加萊的PP400是一款集成觸摸屏，PCC控制器于一身的高性能控制器，采用高速266MHZ CPU ，可達8GB的大容量的存儲器，具有IP65的防護等級，USB，以太網，RS232通訊接口豐富，256色真彩顯示。10.4寸的PP400作為控制主站的控制器和人機界面的同時。還可通過屏查詢設備狀態，工作記錄，數據報表，修改系統參數等功能。滿足在變電站本地監控本地操作的功能，一體化的設計緊湊而小巧。I/O模塊支持多種遠程擴展方式，如CAN ，X2X， POWERLINK，ProfibusDP，DeviceNet等。

ECU01-ECU10現場控制站：

現場控制站的主要功能是遠程I/O模塊和通訊的功能，它主要包括模擬輸入模塊、數字輸入模塊、數字輸出模塊、以及通訊模塊。采集10個濾池的信號監控等?？刂破鬟x用貝加萊的X20自帶以太網，RS232，CAN接口緊湊型X20CP0291，達到2MS的快速掃描周期。采集10個濾池的控制信號，通過100M的以太網傳輸上下位的數據信息。I/O部分采用貝加萊的X20 I/O系統。如果濾池控制部分離其余控制部分有一定距離，并且I/O點不多。我們采用貝加萊的具有12M 通訊速度，站間距離可達100米的X2X通訊總線，進行遠程擴展。方便現場的安裝，滿足實際客戶要求。并且X20系統支持熱插拔，即使個別模塊或外圍設備的故障也不會(huì )影響其余模塊的正常工作，避免因一些小故障而導致整個系統癱瘓。節省維護和使用成本。

監控中心：

采用貝加萊無風扇無線纜，可免硬盤運行的工控機APC620，采集現場PCC的實時數據和記錄狀況報表及報警等。實現全廠的綜合調度。兩臺工控機互為主備，提高系統可靠性?？刂葡到y具有全自動邏輯控制、在線工藝狀態顯示及參數記錄、運行故障診斷記錄、生產報表顯示記錄等功能。系統能長周期安全無故障運行。

網絡(luò )通訊及結構：

利用各PCC自帶的以太網接口實現PCC站站以及ECU各站的通訊,以及與監控中心的數據通訊.光纖連接現場和監控中心。遠程I/O的擴展采用12M速率的X2X總線。通過RS485接口模塊控制現場變頻器的運轉，以及與儀器儀表的通訊連接。
